Фланцы (фланцы)

Что такое стальной фланец? Фланец является частью, которая соединяет шахту и шахту и используется для соединения между концами трубы. Мы являемся профессиональным производителем фланцев и поставщиками фланцев. Фланцы также используются на входе и выходе оборудования. Используется для соединения двух устройств, таких как редуктор фланца. Мы производим поддельные фланцы, подтверждаем хорошее качество фланцев. Под фланцевым соединением или фланцевым соединением подразумевается съемное соединение, при котором фланцы, прокладки и болты соединяются друг с другом в виде набора комбинированных уплотняющих конструкций.

Мы также являемся производителями промышленных фланцев. Что касается фланца трубы, есть отверстия и болты сделать два фланца тесно связаны. Они запечатаны прокладками. Речь идет о фланце, используемом для трубопроводов при установке трубопровода, и о входных и выходных фланцах оборудования, когда они используются на оборудовании. В качестве производителя фланцев ms фланцы, разделенные резьбовые соединения фланцы, сварочные фланцы и зажимы фланцы. Фланцы используются попарно, в трубах низкого давления могут использоваться проволочные фланцы, а сварные фланцы-при давлении свыше 4 кг. Между двумя фланцами добавляется прокладка, которая затем затягивается болтами.

Толщина фланцев с различным давлением различна, и болты, которые они используют, также различны. Когда водяные насосы и клапаны соединены с трубопроводами, части этого оборудования также изготавливаются в соответствующие фланцевые формы, также называемые фланцевыми соединениями. Все соединительные части, которые соединены болтами и закрыты одновременно вокруг двух плоскостей, как правило, называются "фланцами ", например соединение вентиляционных труб. Этот тип деталей может быть взвешен, но эта связь является только частью оборудования. Из-за соединения с водяным насосом трудно назвать водяной насос "фланцевыми частями ". Более мелкие, например клапаны, можно назвать "фланцевыми частями ".

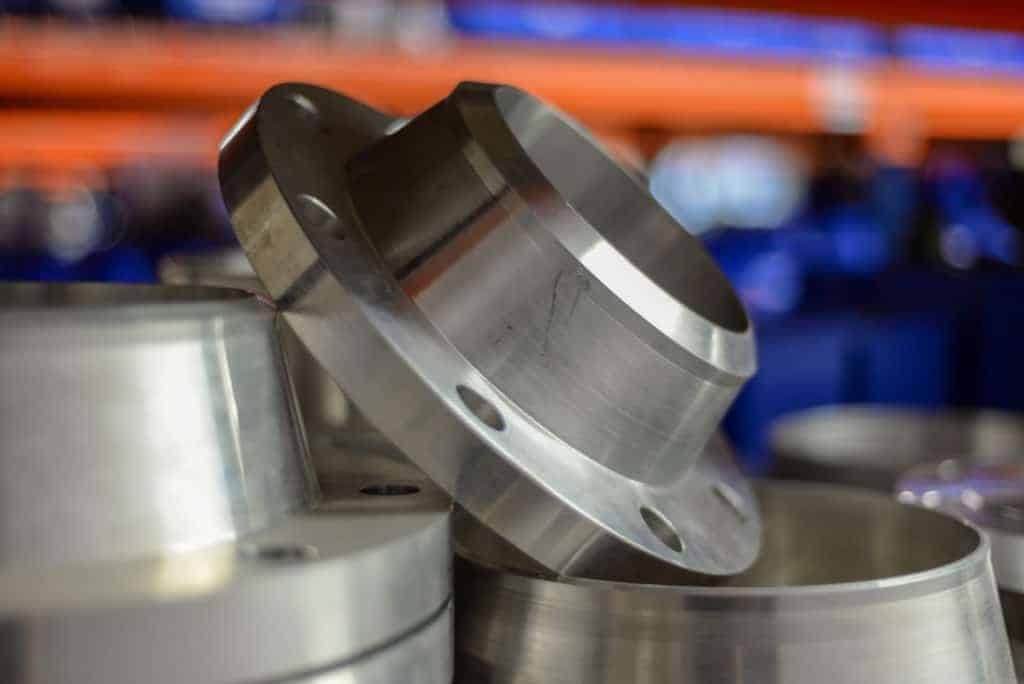

Сварные фланцы шеи

Сварный штырь соединяется с трубным концом с аналогичным штырём в соединении v-типа, которое позволяет равномерно кругового шва по периметру сформировать единый переход. Это позволяет осуществлять поток газа или жидкости в трубопроводе с минимальными ограничениями через фланцевое соединение. Это соединение сварного шва проверяется после процедуры сварного шва, с тем чтобы убедиться в Том, что уплотнение является однородным и не имеет аномалий.

Сварный штырь соединяется с трубным концом с аналогичным штырём в соединении v-типа, которое позволяет равномерно кругового шва по периметру сформировать единый переход. Это позволяет осуществлять поток газа или жидкости в трубопроводе с минимальными ограничениями через фланцевое соединение. Это соединение сварного шва проверяется после процедуры сварного шва, с тем чтобы убедиться в Том, что уплотнение является однородным и не имеет аномалий.

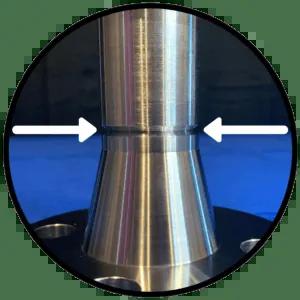

Сварная шея с соответствующим bevel к трубе

Еще одной заметной особенностью сварного фланца шеи является уплотненная ступица. Этот тип соединения обеспечивает более постепенное распределение сил давления при переходе от трубы к основания фланца, помогая выдерживать некоторые удары от использования при более высоком давлении и более высокой температуре рабочей среды. Механические нагрузки ограничены из-за наличия дополнительного стального материала в процессе перехода ступицы.

Поскольку более высокие классы давления требуют такого типа фланцевого соединения почти исключительно, сварные фланцы шейных фланцев часто изготавливаются с шарниром кольцевого типа, обращенным лицом (также известным как лицо RTJ). Эта уплотняющая поверхность позволяет прокладывать металлическую прокладку между пазами обоих соединительных фланцев, образуя тем самым верхнюю уплотнение и дополняя высокопрочное соединение веевого шва с герметизированной трубой в сборе. Сварная шея RTJ с металлическим уплотняющим соединением является основным выбором для критически важных приложений.

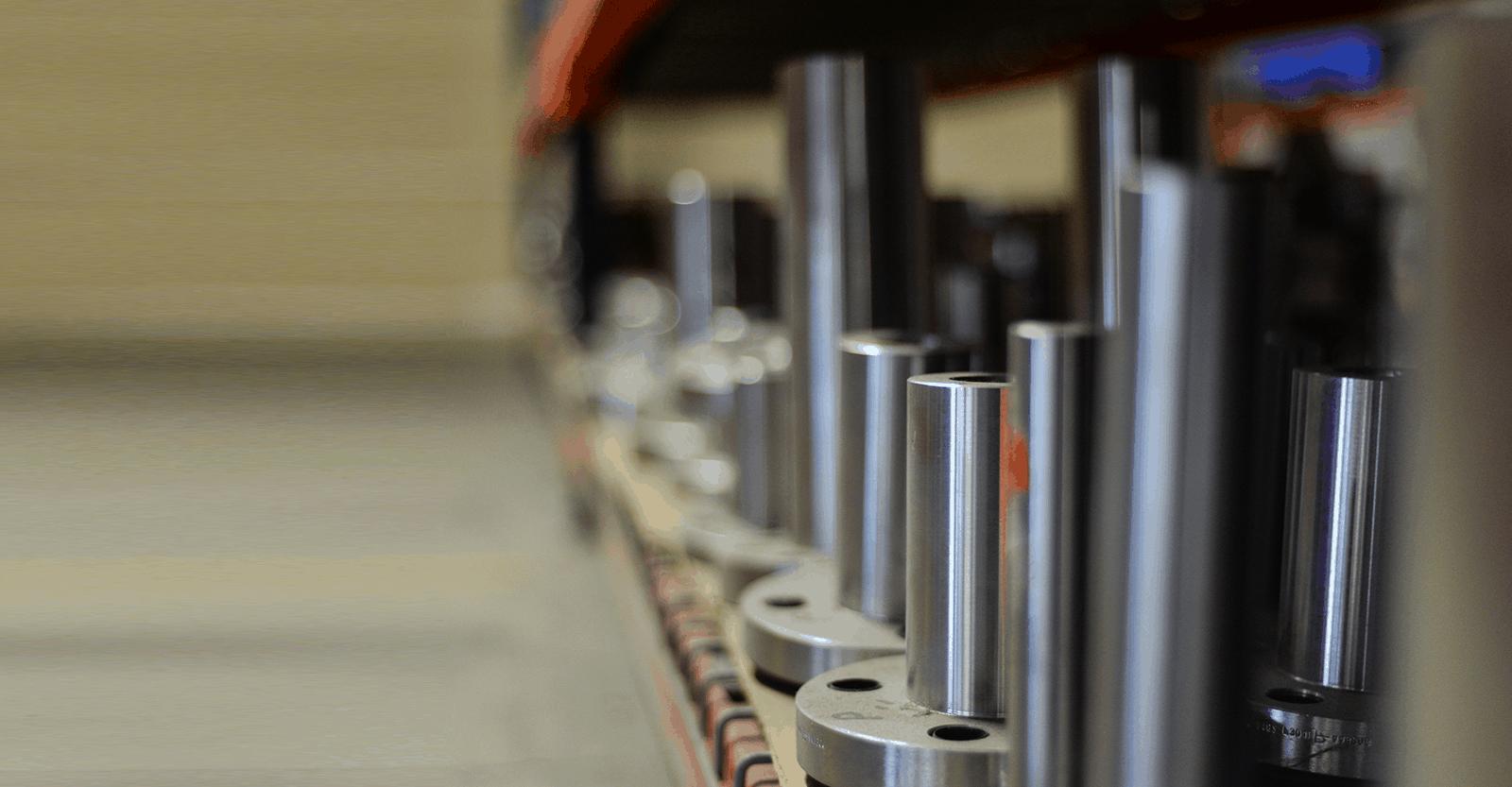

Длинные сварные фланцы шеи

Эти элементы, известные также как фланцы сопла или фланцы с "длинным шейным суставом", были разработаны с учетом специфики изготовления сосудов высокого давления и цистерн. Как правило, они изготавливаются из одного элемента с целью замены стандартной сварной комбинации сварных швов шеи и трубы. Отсутствие необходимого сварного соединения является отличительной чертой этого фланцевого стиля.

Обычно они имеют одну прямую трубу с квадратным краем (вместо обычного сварного шва). Как правило, размер цилиндра длинного сварного шея точно такой же, как и фактический номинальный размер трубы, но при необходимости может быть изменен. Общая длина фланца сопла также зависит от конечного пользователя, и корпус сопла может быть изменен до некоторых уже существующих размеров или индивидуальных размеров для дополнительного усиления. Основание шеи, соединяющееся с основанием фланца, слегка радиус действия для облегчения резкого перпендикулярного соединения между обеими частями фланца и для укрепления идеи армированной конструкции из одного элемента.

Согласно подразделу 2.8 ASME B16.5, эти фланцы также известны как "фланцы для прямой сварки в узлах", и в руководящих спецификациях они изложены с минимальной деталью. Это связано с тем, что длинные сварные шеи выбираются на индивидуальной основе в зависимости от конкретных технических требований данной цистерны или резервуара высокого давления. Рабочее давление, температура и среда судна являются решающими факторами при определении того, какой именно тип соединения с длинным сварным фланцем шеи вы требуете.

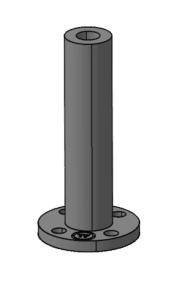

Кад-рендеринг LWN

Помимо стандартных длинных сварных шеек, техасский фланцевый фланц также предлагает различные соединения сопла с различной толщиной стенок. Армированные бочковые фланцы в форсунке — это вариант, когда сосуд под давлением нуждается в более прочном выходном соединении и может иметь нужную толщину ствола. Пожалуйста, свяжитесь с нами по вашему конкретному применению, так как мы можем предоставить фланцы сопла всех доступных на рынке марок материала, включая углерод, нержавеющие и никелевые сплавы.

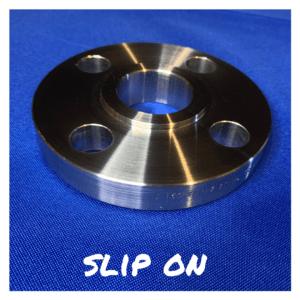

- скользкие фланцы

Скольжение по фланцам является популярным типом трубы фланца предназначен для приема трубы в отверстие/центр фланца для сварки вокруг внешнего диаметра (OD) трубы и на внутренней стороне соединения. Вы можете узнать их:

Ползунок фланца является простой и отличной альтернативой сварной шеей, поскольку он не имеет сварного шва, и поэтому позволяет регулировать длину трубы относительно ее положения фланца. Отверстие от проскальзывания даст достаточно места для соответствующей трубы. Это обеспечивает достаточное рабочее пространство для сварки и производителя, чтобы сделать соединение.

Этот тип фланцев чрезвычайно распространен при применении при более низком давлении. Большинство проскальзывания по стильным фланцам будет иметь концентратор, который часто будет выглядеть, как размером с поднятое лицо. Он может быть оснащен без хаба, если пространство ограничено и приложение позволяет "кольцо стиль" проскальзывания. Хотя стиль хаба является более распространенным, когда речь идет о проскальзывания на, кольцо стиль проскальзывания на без хаба по-прежнему подпадает под категорию проскальзывания на фланце, и может быть вызван, как вы хотите. Проскальзывания для более высоких классов давления часто производятся с высотой коленчатого сустава для лучшего соединения. Если высота ступицы не является проблемой и коленчатый шарнир не является легкодоступным, клиенты иногда выбирают скользящий на сделано на коленчатый шарнир стиль с механическим центром.

Проскочка по фланцам чаще встречается в узлах с более низким давлением и реже используется в тех случаях, когда более высокая напряженная служба требует превосходного соединения с трубопроводом. Это происходит потому, что проем на фланце стиля будет принимать трубу с филевым сварным соединением, в то время как сварный фланц шеи будет иметь усиленный узел в основании и будет образовать соединение сварного шва непосредственно с прицепным сварным концом трубы. Этот компактный узел позволяет повысить эффективность обслуживания в условиях механического стресса.

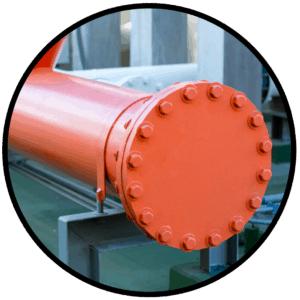

Слепые фланцы (фланцы)

Слепой фланц представляет собой цельную сталь без цилиндра (внутреннего диаметра) и предназначен в первую очередь для перекрытия линии. Поскольку большинство фланцевых соединений позволяет проходить через воздух или жидкость через внутреннее отверстие, жалюзи обеспечивают конец соединения труб хорошо образованной точкой прекращения или перенаправляют соответствующие носители в другую часть трубопровода. В этих случаях, а также в тех случаях, когда трубопровод требует дальнейшей модификации, например установки клапана или установки для перенаправки потока, следует использовать слепой фланц.

Большинство слепых фланцев имеют базовую структуру, требуют минимальной обработки по сравнению с другими фланцами, и взвешивают больше, чем большинство вариантов с учетом отсутствия цилиндра. Хотя они, как правило, предоставляются в виде холостых, чтобы соответствовать до проскальзывания и сварных фланцев шеи, мы предлагаем им индивидуальные обработки, а также. Популярные изменения включают в себя дняо нити в центре, а также пользовательская скважины, чтобы функционировать в качестве скольжения по фланцам без узлов.

Слепые фланцы также могут быть оборудованы высокими узлами на более высоком давлении приложений (большинство жалюзи API 6BX имеют высокие узлы в качестве требования).

Три наиболее популярные формы лицевых соединений для слепых фланцев, как правило, будут соответствовать спаривающим фланцам, о которых идет речь. К их числу относятся плоские плоские и кольцевые пломбы. Первые два являются более распространенными в основных областях применения уплотнения, при этом RTJ является наиболее предпочтительным для применения при более высоком давлении.

В спецификациях прошлых десятилетий, включая требования B16.1 и другие стандартные промышленные требования к литой стали, слепые фланцы часто содержали бы небольшую нишу в центральной части поднятой поверхности. Эта ниша позволяет соединять конец трубы с соединительным фланцем и создавать уплотнение между этим соединительным фланцем и слепым фланцем. Более крупные слепые фланцы OD предпочли проем через корпус слепых, чтобы создать формацию головы в верхней части фланца. Поскольку более старая спецификация чугуна относительно устарела, большинство слепых фланцев не будут производиться в этих стилях. Вместо этого выберите современный слепой фланц с узлом или без него.

Схема поднятого фланца для слепых лиц

Поясные фланцы соединения

Поясные фланцы являются менее востребованным типом фланцев с расширенной ступицей и обработанным радиусом в основании плоской поверхности. Этот изогнутый радиус позволяет разместить трубную арматуру, известную как концы корешка.

Этот тип фланца изготовлен для седла на штукатурке концевой арматуры для вращения. Пара является отличным выбором для ситуаций, которые требуют постоянного удаления и переустановки, чтобы проверить соединение. Эта комбинация позволяет вращать коленчатый сустав над концом корешка для точной болтовки.

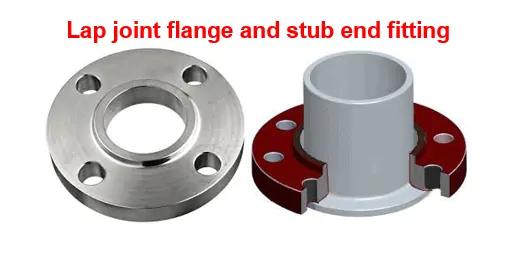

Фланец поясного шарнира с концом корешка и радиусом на лицевой стороне:

Узлы обычно выше, чем проскальзывания по стилю и могут быть изменены в соответствии с вашими требованиями. Проскальзывания для более высоких классов давления часто производятся с высотой коленчатого сустава для лучшего соединения. Если высота ступицы не является проблемой и коленчатый шарнир не является легкодоступным, клиенты иногда выбирают скользящий на сделано на коленчатый шарнир стиль с механическим центром.

Часто концы штукатурки будут сделаны из специального материала (никелевого сплава), с коленчатым шарниром, состоящим из основного углерода или товарной нержавеющей стали, с тем чтобы снизить общую стоимость соединения. Естественно, мы рекомендуем, чтобы оба изделия имели одинаковый класс для целей единообразия, но ваша заявка определит, что лучше и/или необходимо.

Типичные размеры поясного фланца:

Сварные фланцы сокетов

Сварные фланцы розеток являются менее распространенным, но одинаково эффективным соединением для фланцев, для которых требуется меньше общего свободного пространства, чем для традиционного сварного фланца шеи, с противотрубкой в центре, чтобы обеспечить чистое сварное соединение трубы в розетку.

Они, как правило, имеют небольшие номинальные размеры труб, что является отличной альтернативой сварным шеям и проскальзывания, когда это необходимо. Сборка с ограниченным пространством может быть примером выбора сварного шва при условии, что класс давления относительно низок и жидкость не коррозионна или предназначена для работы при чрезвычайно высоких температурах.

Эти фланцы сокета соединяются с квадратной концевой трубой с помощью сварного шва филе по ID ступицы сокета, так как труба предназначена для того, чтобы сидеть почти сбросить на счетчик фланца. Разрыв между концом трубы и счетчиком листьев достаточно места, чтобы сварщик мог отрегулировать трубу внутри соединения. Важно отметить, что стыковочное соединение сварных труб не рекомендуется для подсоединения к трубе счетчика сокета, когда возможно подключение квадратного конца трубы.

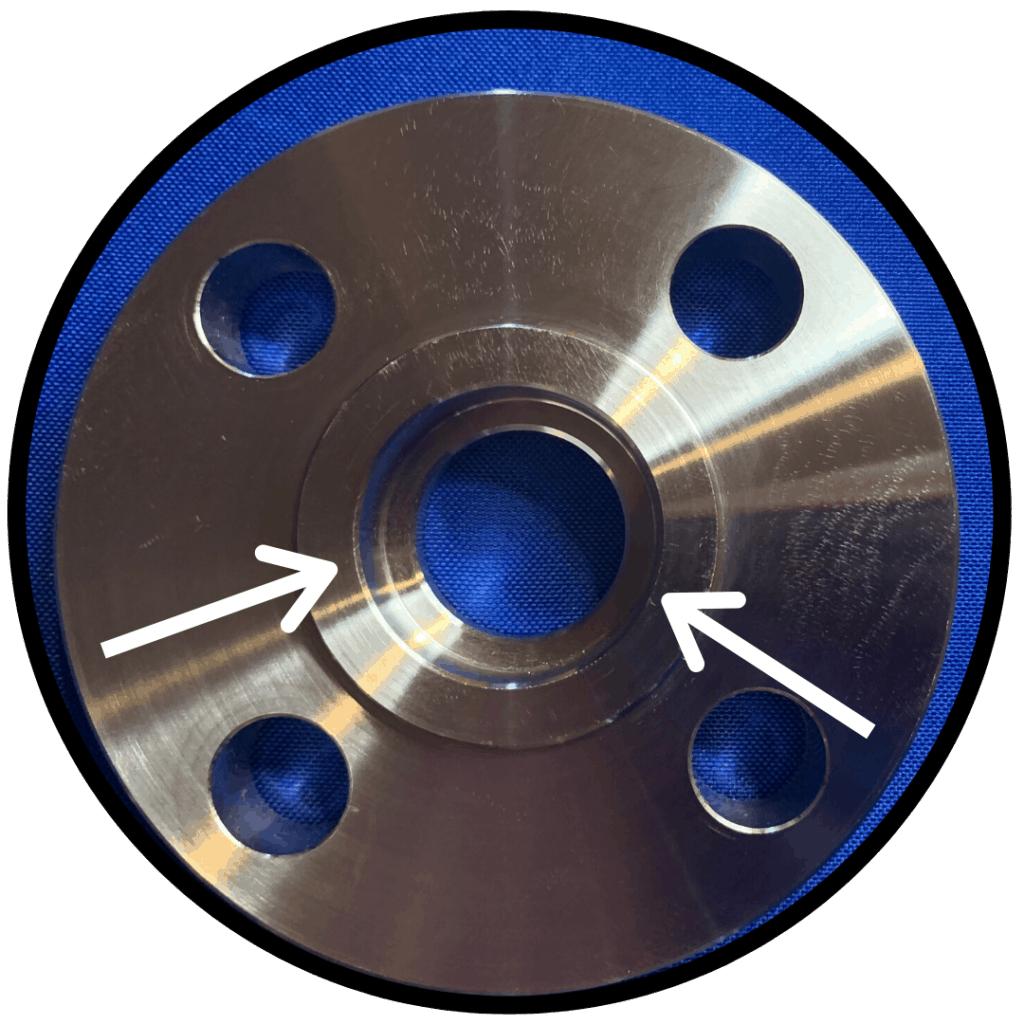

Указан счетчик сварного фланца сокета

Техасский фланцевый обеспечивает большой инвентарь сварных фланцев типа сокета, с большей частью запасов, представляющих углерод и нержавеющее семейство в размерах 6 "и ниже. Для более крупных номинальных размеров можно с уверенностью предположить, что сварочный фланц сокета будет сделан на заказ для вашего применения, в связи с тем, что более крупные размеры труб в сборках, как правило, требуют проскальзывания или соединения сварных швов.

Резьбовые фланцы

Резьбовые фланцы, также иногда называемые компаньонными фланцами/резьбовыми фланцами/фланцами NPT, содержат женскую нить NPT в центре для соединения с мужскими резьбовыми трубопроводами NPT. Резьбовые фланцы являются обычными при создании уменьшающих соединений. Другие стили резьбы доступны для обработки, кроме стандартной формы NPT, как указано в спецификации ASME B16.5.

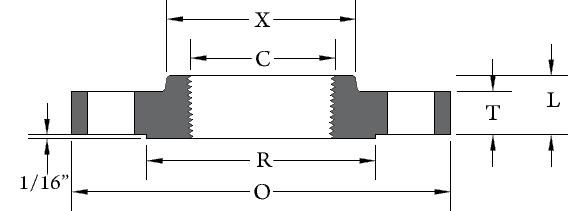

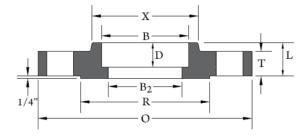

basic dimensions for a threaded flange

Самые популярные резьбовые фланцы имеют диапазон от 6 дюймов до 6 "номинальный размер трубы, но мы можем предложить резьбовые фланцы NPT до 24", если это необходимо. Количество дополнительных часов обработки и работы, которые идут в производство резьбового соединения большего диаметра, делают их менее популярными, чем проскальзывание на или сварной шейной конфигурации. Он может быть весьма полезным для приложения, которое требует подключения и отключения время от времени. Мужской конец трубы подсоединяется к фланцу без необходимости сварного соединения, но при необходимости может быть запечатан сварным соединением. Это сварное уплотнение будет противоречить цели резьбового фланца в качестве варианта конструкции, поскольку его основное преимущество заключается в сборке и демонтаже соединения. Для целей оборудования сосудов высокого давления сварочное уплотнение может применяться в Том случае, если пользователь уверен в Том, что он желает обеспечить постоянную герметичность трубы и фланцевого соединения.

Резьбовые фланцевые соединения часто являются требованием, когда используется мужское трубное соединение NPT, а средства массовой информации, о которых идет речь, отличаются высокой реактивностью или взрывостью по своему характеру, и именно поэтому сопутствующие фланцы NPT/ резьбовые фланцы обычно используются в API oilfield service. Эта спецификация API 6A также позволяет мужскому фланцу резьбы, но это гораздо реже, чем женский дняо в центре.

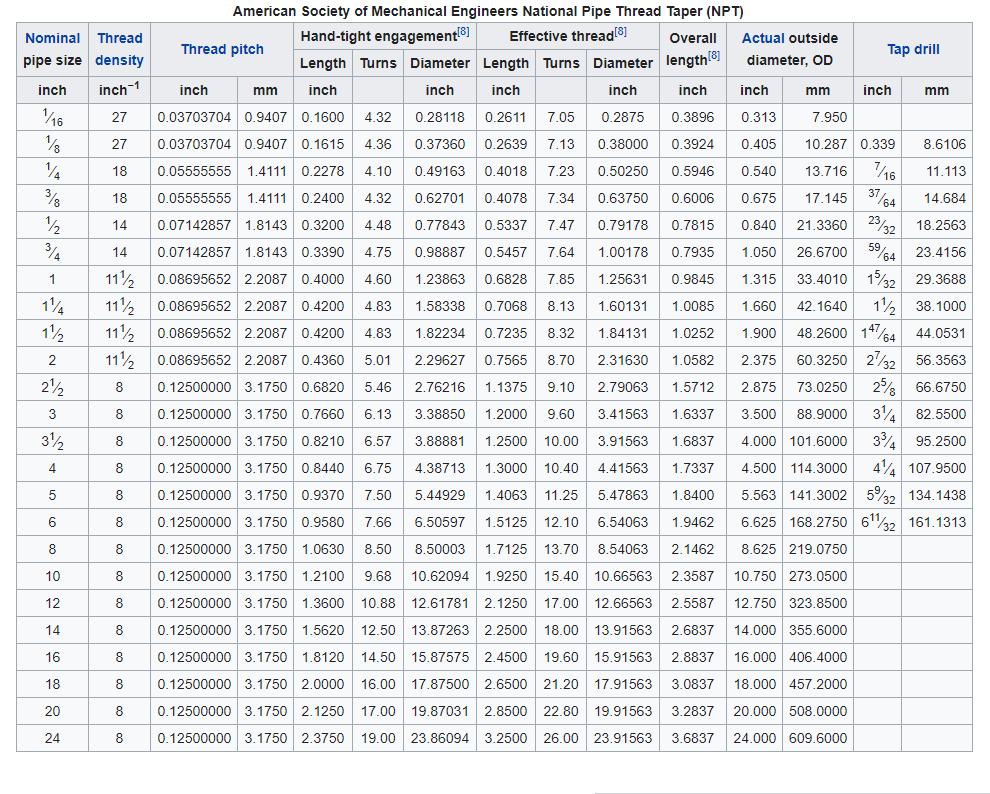

Пространственные данные о самом дняо см. на диаграмме ниже:

Hebei Yuan Jida Group обеспечивает слепой фланц, лужа фланца, проскользнуть по фланцу, сварные фланцы шеи, углеродистой стали фланцы, нержавеющей стали фланцы, легированной стали фланцы, гальванизированные фланцы и так далее. Мы предлагаем хорошую цену и хорошее качество продукции. Свяжитесь с нами. Whatsapp:+86 18731225866
